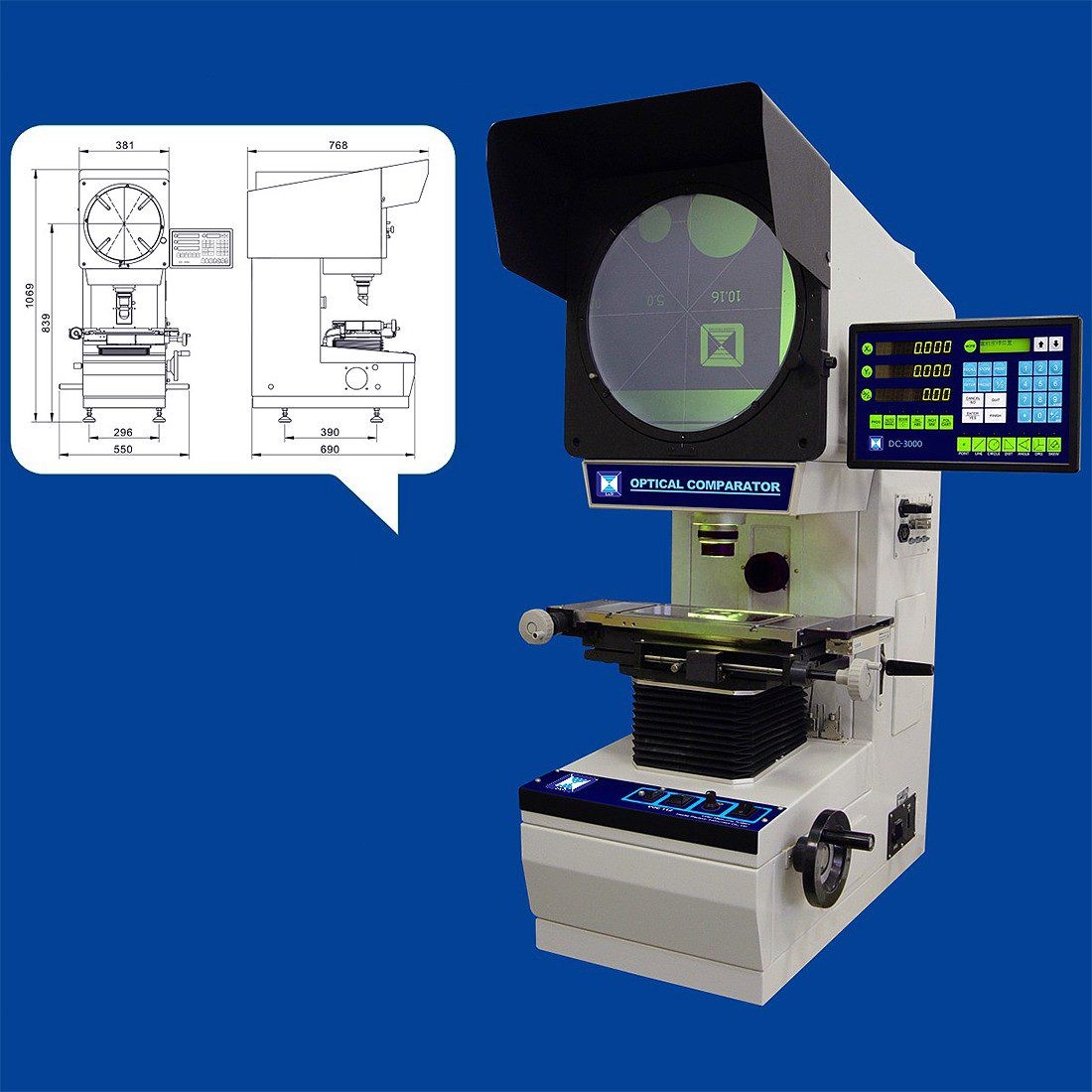

Tìm hiểu về máy phóng hình Profile Projector
Profile Projector là máy chiếu biên dạng quang học có tác dụng phóng to hình chiếu hoặc bóng của sản phẩm lên trên một màn chiếu. Sau đó, thiết bị này sử dụng các công cụ đo để đo các kích thước của sản phẩm. Máy phóng hình này sử dụng 2 nguồn sáng Halogen chiếu từ trên xuống và từ dưới lên.
Hiện nay, nhiều loại máy phóng hình Profile Projector được còn được trang bị thêm bàn di mẫu nằm trên ray dẫn hướng và gắn thước quang học. Người dùng có thể đo khoảng cách bằng cách di chuyển mẫu với 2 quay tay trên bàn di mẫu, tương ứng với 2 trục X/Y. Và đo góc bằng cách quay màn chiếu, đo đường kính bằng cách so sánh với đường kính chuẩn đi kèm.
Ứng dụng của máy Profile Projector
Ưu điểm nổi bật của thiết bị này là đo lường không tiếp xúc, không gây tác động đến những mẫu cần đo có độ nhạy cảm cao. Nhưng vẫn đảm bảo đem lại độ chuẩn xác khi đo. Ngoài ra, sử dụng Profile Projector giúp phát hiện những hư hỏng, vết lõm, vết xước nếu có trên bề mặt của mẫu vật.
Trong số các phương pháp đo kích thước của sản phẩm thì đây là phương pháp đo có độ chính xác cao, thực hiện nhanh. Thậm chí, máy còn đo được những sản phẩm có kích thước nhỏ mà các loại panme hay thước kẹp không thể làm được.
Chính vì thế mà thiết bị được sử dụng nhiều trong lĩnh vực sản xuất công nghiệp như cơ khí, chế tạo máy, sản xuất linh kiện điện – điện tử, nhựa, sản xuất bánh răng… Máy phóng hình Profile Projector sẽ giúp kiểm tra và đánh giá chất lượng sản phẩm trong quá trình sản xuất.
Bên cạnh đó, tại các phòng thí nghiệm, viện nghiên cứu cũng ứng dụng thiết bị này trong việc kiểm tra – đánh giá chất lượng sản phẩm. Hay phục vụ cho công việc nghiên cứu các sản phẩm mới.
Tìm hiểu quy trình hiệu chuẩn máy phóng hình Profile Projector
Để thực hiện chuẩn chuẩn cho máy chiếu biên dạng, cần chuẩn bị các phương tiện và nhiệm vụ gì?
Thứ nhất, các phương tiện tham gia hiệu chuẩn
Để thực hiện quy trình hiệu chuẩn, cần có các phương tiện sau:
– Bộ thước kính chuẩn có phạm vi đo phù hợp với dải đo của thiết bị cần kiểm.

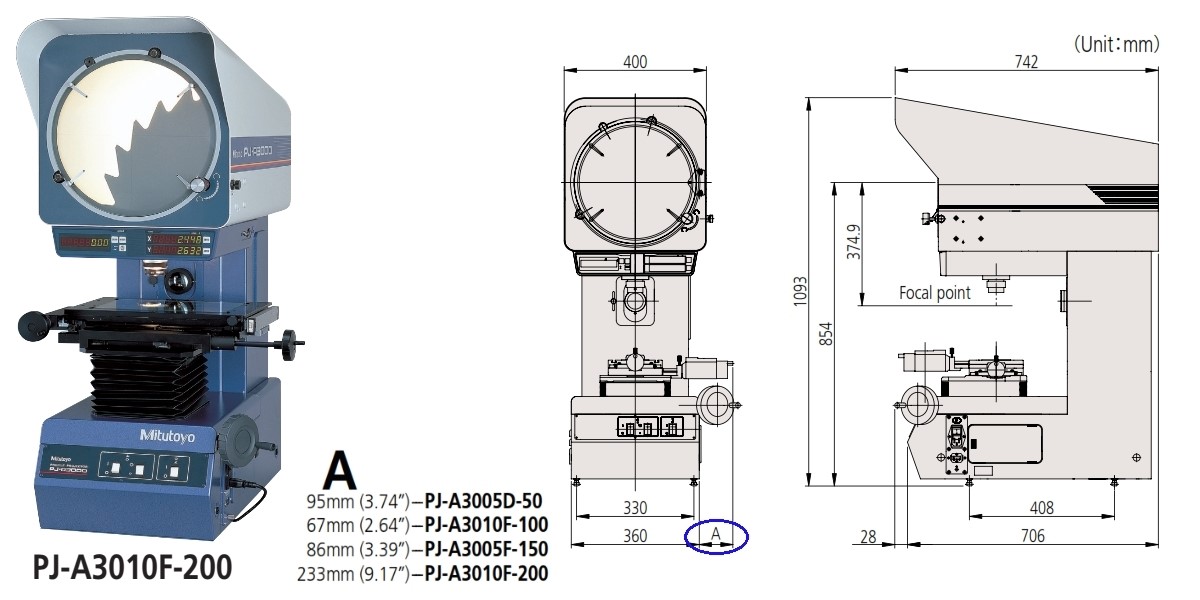

– Thiết bị cần kiểm (UUT): Máy chiếu biên dạng Mitutoyo PJ-A3000.
Thứ hai, về điều kiện môi trường hiệu chuẩn
Nhiệm vụ hiệu chuẩn được hiệu quả nhất khi thực hiện trong môi trường đảm bảo điều kiện nhiệt độ từ 18~22ºC, độ ẩm từ 40 – 70%RH. Đặt các phương tiện đo chuẩn bên cạnh máy phóng hình cần hiệu chuẩn sao cho nhiệt độ của chúng không chênh lệch quá 0.2ºC. Trong trường hợp nhiệt độ nằm ngoài phạm vi cho phép thì phải hiệu chỉnh sai số đo nhiệt độ gây ra vào kết quả đo.
Thứ ba, chuẩn bị cho hiệu chuẩn máy phóng hình Profile Projector
Trước khi đi vào các bước hiệu chuẩn chi tiết, kỹ thuật viên cần thực hiện các bước sau:
– Vệ sinh bàn di chuyển và màn chiếu của UUT bằng khăn không bụi thấm cồn.
– Kiểm tra ngoại quan, kiểm tra sơ bộ tình trạng hoạt động của thiết bị.
– Đặt thước kính chuẩn gần UUT, để chúng ổn định cùng mức nhiệt độ.
– Khởi động làm nóng thiết bị trong vòng 30 phút và bật phần mềm đo lường (nếu có).
– Đối với thiết bị máy chiếu đo biên dạng, cần có thêm rèm che để hạn chế sự ảnh hưởng từ các nguồn sáng khác đến máy, hoặc tắt bớt đèn phòng, chỉ để lại đèn của máy đo.
Tiến hành hiệu chuẩn máy phóng hình Profile Projector
Bước 1: Kiểm tra bên ngoài
Kỹ thuật viên hiệu chuẩn tiến hành kiểm tra các chi tiết sau:
– Máy phải có đầy đủ nhãn hiệu, số hiệu sản xuất
– Các cơ cấu dịch chuyển bàn máy theo các trục X và Y của máy phải chuyển động nhẹ nhàng
– Bộ phận điều chỉnh các thấu kính, tiêu cự của máy phóng hình phải hoạt động tốt
– Màn hình của máy phải sáng đều, ảnh trên màn hình phải nét
– Đối với máy phóng hình có cơ cấu hiện số: tất cả các số phải hiển thị rõ ràng đầy đủ không bị mất nét.
Bước 2: Kiểm tra đo lường – Hiệu chuẩn máy phóng hình Profile Projector
Profile Projector sẽ được kiểm tra đo lường theo trình tự nội dung, phương pháp và yêu cầu sau đây:
* Kiểm tra độ song song giữa đường trượt của bàn máy và đường chữ thập ( theo trục X, trục Y) trên màn hình.
Tiến hành lắp ống kính phóng đại và chọn phối hợp thấu kính hội tụ chiếu sáng phù hợp với độ phóng đại của ống kính đó. Đặt một điểm chuẩn trên bàn máy và chiếu ảnh của nó lên màn hình. Sau đó đặt vạch chuẩn của màn hình trùng với điểm “0”.
a. Kiểm tra độ song song với trục X:
– Đưa điểm chuẩn tiếp xúc với đầu mút đường nằm ngang của vạch chữ thập của màn hình.
– Dịch chuyển bàn máy theo trục X đến khi ảnh của điểm chuẩn di chuyển đến cuối đường nằm ngang của màn hình.
– Khoảng cách thay đổi từ điểm chuẩn đến đường nằm ngang được đo trên thang đo trục Y là giá trị cần đo.
– Ghi kết quả vào biên bản
b. Kiểm tra độ song song với trục Y:
Bạn thực hiện tương tự các bước ở mục a và ghi lại kết quả giá trị đo được vào biên bản.
* Kiểm tra độ lệch tâm của màn hình
Tiến hành lắp ống kính có độ phóng đại cao (đối với máy có nhiều ống kính phóng đại). Chọn phối hợp thấu kính hội tụ của bộ phận chiếu sáng tương ứng với độ phóng đại của ống kính phóng. Sau đó đặt một điểm chuẩn trên bàn máy và chiếu ảnh của nó lên màn hình. Đưa ảnh của điểm chuẩn trùng với tâm của đường chữ thập của màn hình. Thực hiện xoay màn hình quanh trục của nó. Xác định độ lệch lớn nhất giữa ảnh của điểm chuẩn và tâm của đường chữ thập. Ghi kết quả vào biên bản.
* Xác định sai số phóng đại – Hiệu chuẩn máy phóng hình Profile Projector
Tiến hành đặt một thước kính chuẩn lên bàn máy và phóng ảnh của nó lên màn hình. Sau đó sử dụng thước kính đọc đo ảnh phóng đại của thước kính chuẩn trên 4 bán kính dọc theo đường chữ thập của màn hình. Cuối cùng là ghi giá trị đo được vào biên bản.
* Xác định sai số dịch chuyển của bàn máy
a. Theo trục X-X (dịch chuyển ngang):
Đặt thước kính chuẩn trên bàn máy và chiếu ảnh của nó lên màn hình. Sao cho chân vạch chia của thước kính tiếp xúc với đường nằm ngang của vạch chữ thập. Sau đó làm trùng vạch “0” với đường thẳng đứng của vạch chữ thập. Tiếp tục dịch chuyển bàn máy để đo hết phạm vi của thước tương ứng với phạm vi dịch chuyển của bàn máy theo trục X-X. Cuối cùng ghi kết quả vào biên bản.
b. Theo trục Y-Y (dịch chuyển dọc)
Bạn cũng thực hiện như mục a và ghi lại kết quả.
* Xác định sai số thang đo góc ( đối với máy phóng hình có màn hình đo góc)
Tiến hành đặt căn mẫu góc chuẩn trên bàn máy và chiếu ảnh của nó lên màn hình. Sử dụng thang đo góc để đo kích thước của căn mẫu tại các giá trị 90° ,180° ,270° ,360°. Độ chênh lệch giữa giá trị đọc và giá trị chuẩn là giá trị cần đo.
Hướng dẫn phương pháp hiệu chuẩn máy phóng hình Profile Projector
– Đầu tiên, cần lựa chọn thước kính chuẩn có độ chia và phạm vi đo phù hợp với phạm vi đo UUT.
– Đặt thước kính chuẩn lên bàn đo, căn chỉnh đường tâm màn chiếu của máy đo sao cho một vạch song song và vạch kia vuông góc với vạch chia độ của thước kính chuẩn. Thực hiện căn chỉnh và tiến hành đo cho trục X trước sau đó đến trục Y.
– Chọn điểm làm gốc của thước chuẩn để cài zero cho UUT. Di chuyển trục X đến điểm 0,1mm của thước chuẩn. Sau đó ghi lại giá trị đo được hiển thị trên UUT.

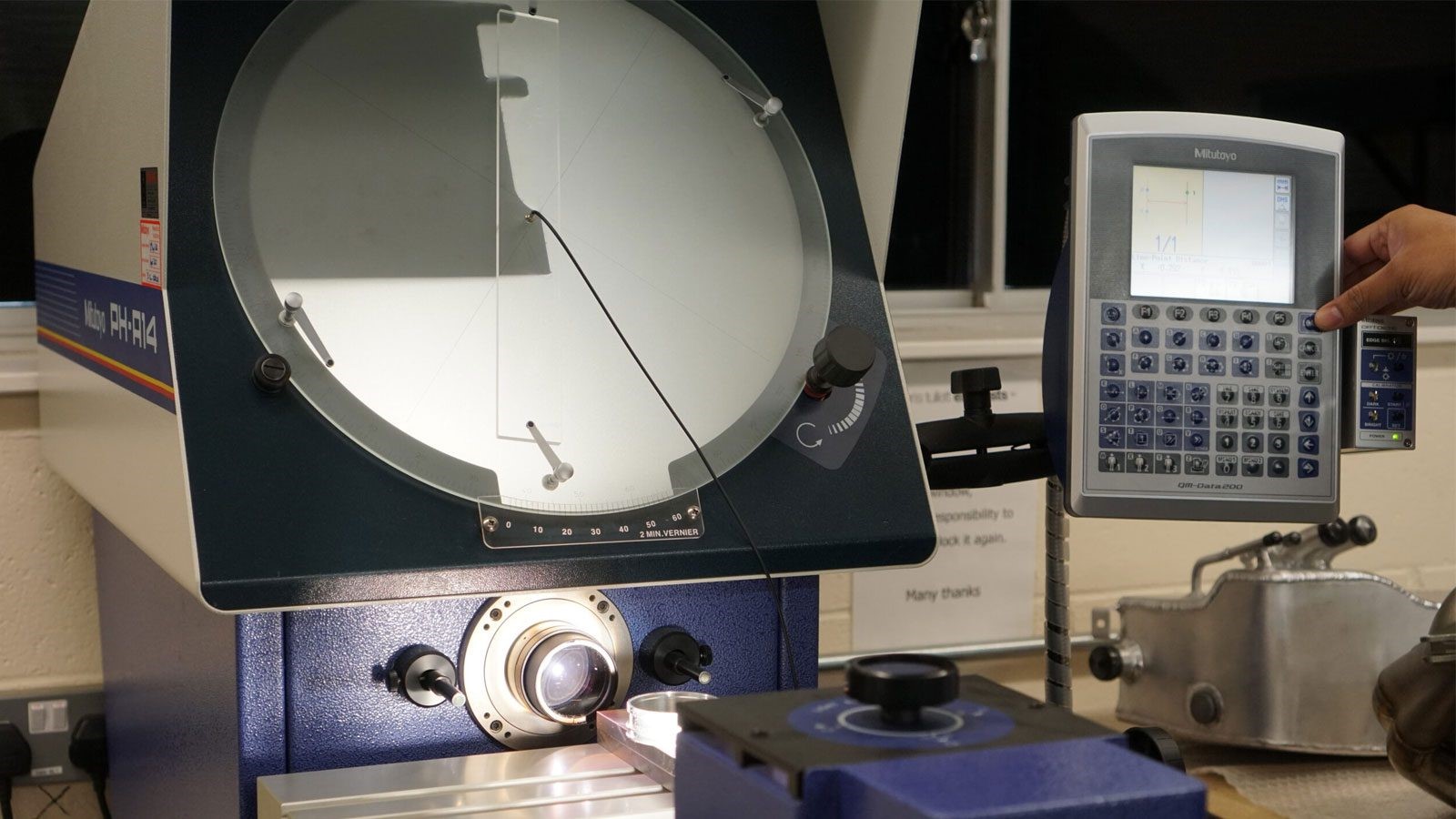

Hiệu chuẩn máy phóng hình Profile Projector
Với dải đo ngắn của máy:
– Tiếp tục thực hiện đo theo các điểm kiểm tra sau, ứng với dải đo ngắn: 0.2, 0.4, 0.6, 0.8, 1.0mm và 2, 4, 6, 8, 10mm.
+ Xoay thước kính chuẩn 90 độ, lặp lại tất cả các bước căn chỉnh và đo lường ở trên cho trục Y, ghi nhận lại các giá trị đo.
Dải đo dài của máy phóng hình Profile Projector:
– Đối với dải đo dài hơn, kiểm tra ở các điểm như sau: 20, 40, 60, 80, 100mm… cho đến hết phạm vi đo của máy.
+Ở dải đo dài cần đổi thước kính chuẩn phù hợp
– Khi đổi thước kính chuẩn thì tiến hành cài zero lại rồi đo ở các điểm nêu trên.
